Parkeervergunning - wijzigen

Een persoon heeft bij een gemeente een parkeervergunning in gebruik en wil de data van het kenteken van deze vergunning wijzigen.

Uitgangspunten​

  • Het beschreven proces is een voorbeeld, het werkelijke proces kan anders verlopen.
  • Het proces is een 'happy flow', dit betekent dat validaties en eventuele foutsituaties in dit voorbeeld niet in ogenschouw worden genomen.
  • Autorisatieprocessen zijn in dit voorbeeld niet meegenomen.
  • Een Loggingsregel wordt toegevoegd aan het logboek per geheel afgeronde transactie. Er wordt dus geen aparte logregel aangemaakt per ontvangen of verstuurd bericht.

Globaal proces​

  1. Een persoon vraagt in zijn 'MijnOmgeving' van de gemeente om de bestaande parkeervergunningdata.
  2. De 'MijnOmgeving' van de gemeente verzoekt de parkeervergunningapplicatie om de actuele parkeervergunningdata van de persoon.
  3. De parkeervergunningapplicatie voert dit verzoek uit. Daarna verzendt de parkeervergunningapplicatie de gevraagde data naar de gemeente. De parkeervergunningapplicatie logt dat er data verzonden is naar de gemeente.
  4. De gemeente toont de data aan de persoon en logt dat deze data is getoond aan de persoon.
  5. De persoon wijzigt het kenteken in de 'MijnOmgeving' van de gemeente.
  6. De 'MijnOmgeving' van de gemeente verzoekt de parkeervergunningapplicatie om de wijziging af te handelen.
  7. De parkeervergunningapplicatie verzoekt het RDW te controleren of het kenteken ook daadwerkelijk bij de persoon hoort.
  8. Het RDW stuurt een antwoord terug naar de parkeervergunningapplicatie en logt de dataverwerking.
  9. De parkeervergunningapplicatie logt het controleverzoek aan het RDW.
  10. De parkeervergunningapplicatie wijzigt het kenteken van de persoon en logt het wijzigingsverzoek van de persoon.
  11. Nadat de wijziging is gedaan in de parkeervergunningapplicatie, wordt het wijzigingsverzoek gelogd in de 'MijnOmgeving' van de gemeente.
  12. De persoon vraagt in zijn 'MijnOmgeving' van de gemeente om de bestaande parkeervergunningdata.
  13. De 'MijnOmgeving' van de gemeente verzoekt de parkeervergunningapplicatie om de actuele parkeervergunningdata van de persoon.
  14. De parkeervergunningapplicatie voert dit verzoek uit. Daarna verzendt de parkeervergunningapplicatie de gevraagde data naar de gemeente. De parkeervergunningapplicatie logt dat er data verzonden zijn naar de gemeente.
  15. De gemeente toont de data aan de persoon en logt dat deze data is getoond aan de persoon.

Schematisch ziet dit proces er als volgt uit:

Logging van data​

De volgende data worden gelogd in de diverse logmomenten:

  • Log opvragenVergunningen (log vergunningenapplicatie)

    AttribuutWaarde
    span_id8ee7b01aca8d01d9
    nameopvragenVergunningen
    parent_span_id<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 08:16:49.000
    end_time2024-07-29 08:16:49.000
    status_codeOK
    resource.nameParkeeradmin
    resource.version2.1.6
    attributeKeydpl.core.processing_activity_id
    attributeValue12f2ec2a-0cc4-3541-9ae6-219a178fcfe4
    attributeKey<leeg>
    attributeValue<leeg>
    foreign_operation.span_idb2e339a595246e01

  • Log tonenVergunningen (log gemeente)

    AttribuutWaarde
    span_idb2e339a595246e01
    nametonenVergunningen
    parent_span_id<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 10:16:49.690
    end_time2024-07-29 10:16:49.723
    status_codeOK
    resource.nameMijnOmgeving
    resource.version1.0.5
    attributeKeydpl.core.processing_activity_id
    attributeValue11x2ec2a-0774-3541-9b16-21ba179fcf15
    attributeKeydpl.core.data_subject_id
    attributeValue13j2ec27-0cc4-3541-9av6-219a178fcfe5

  • Log controlerenKenteken (log RDW)

    AttribuutWaarde
    span_id433f276975204ccf
    namecontrolerenKenteken
    parent_span_idcontrolerenKenteken<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 08:17:02
    end_time2024-07-29 08:17:02
    status_codeOK
    resource.nameBRV
    resource.version2.0
    attributeKeydpl.core.processing_activity_id
    attributeValue8c714e4a-a538-36f7-8b1f-37a6884cc68c
    attributeKeydpl.core.data_subject_id
    attributeValue<leeg>
    foreign_operation.span_id414514cf1d40d6b2

  • Log controlerenKenteken (log vergunningenapplicatie)

    AttribuutWaarde
    span_id414514cf1d40d6b2
    namecontrolerenKenteken
    parent_span_id7a95b6989d2b28c7
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 08:17:02.000
    end_time2024-07-29 08:17:02.000
    status_codeOK
    resource.nameParkeeradmin
    resource.version2.1.6
    attributeKeydpl.core.processing_activity_id
    attributeValue19u2dd2a-0cb7-3541-9ae6-217a178fc9e6
    attributeKeydpl.core.data_subject_id
    attributeValue<leeg>
    foreign_operation.span_idba7cac7ca0489e42

  • Log wijzigenKenteken (log vergunningenapplicatie)

    AttribuutWaarde
    span_id7a95b6989d2b28c7
    namewijzigenKenteken
    parent_span_id<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 08:17:02.000
    end_time2024-07-29 08:17:02.000
    status_codeOK
    resource.nameParkeeradmin
    resource.version2.1.6
    attributeKeydpl.core.processing_activity_id
    attributeValue0b1ff20a-3ecb-34bf-8cf5-e4cbacb046ab
    attributeKeydpl.core.data_subject_id
    attributeValue<leeg>
    foreign_operation.span_iddf524ee2a3fd5ddf

  • Log wijzigenKenteken (log gemeente)

    AttribuutWaarde
    span_iddf524ee2a3fd5ddf
    namewijzigenKenteken
    parent_span_id<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 10:17:02.010
    end_time2024-07-29 10:17:02.039
    status_codeOK
    resource.nameMijnOmgeving
    resource.version1.0.5
    attributeKeydpl.core.processing_activity_id
    attributeValue12c21c2a-0875-3543-9b16-21ja179fcf16
    attributeKeydpl.core.data_subject_id
    attributeValue13j2ec27-0cc4-3541-9av6-219a178fcfe5
    foreign_operation.span_id<leeg>

  • Log opvragenVergunningen (log vergunningenapplicatie)

    AttribuutWaarde
    span_id6042d706f53fec76
    nameopvragenVergunningen
    parent_span_id<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 08:17:02.000
    end_time2024-07-29 08:17:02.000
    status_codeOK
    resource.nameParkeeradmin
    resource.version2.1.6
    attributeKeydpl.core.processing_activity_id
    attributeValue12f2ec2a-0cc4-3541-9ae6-219a178fcfe4
    attributeKey<leeg>
    attributeValue<leeg>
    foreign_operation.span_idba7cac7ca0489e42

  • Log tonenVergunningen (log gemeente)

    AttribuutWaarde
    span_idba7cac7ca0489e42
    nametonenVergunningen
    parent_span_id<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 10:17:02.274
    end_time2024-07-29 10:17:02.291
    status_codeOK
    resource.nameMijnOmgeving
    resource.version1.0.5
    attributeKeydpl.core.processing_activity_id
    attributeValue11x2ec2a-0774-3541-9b16-21ba179fcf15
    attributeKeydpl.core.data_subject_id
    attributeValue13j2ec27-0cc4-3541-9av6-219a178fcfe5

Relatie tussen data​

Om uiteindelijk alle data te kunnen rapporteren, is het van belang dat data op een bepaalde manier aan elkaar gekoppeld is. In dit voorbeeld zijn de data op de volgende manier gekoppeld:

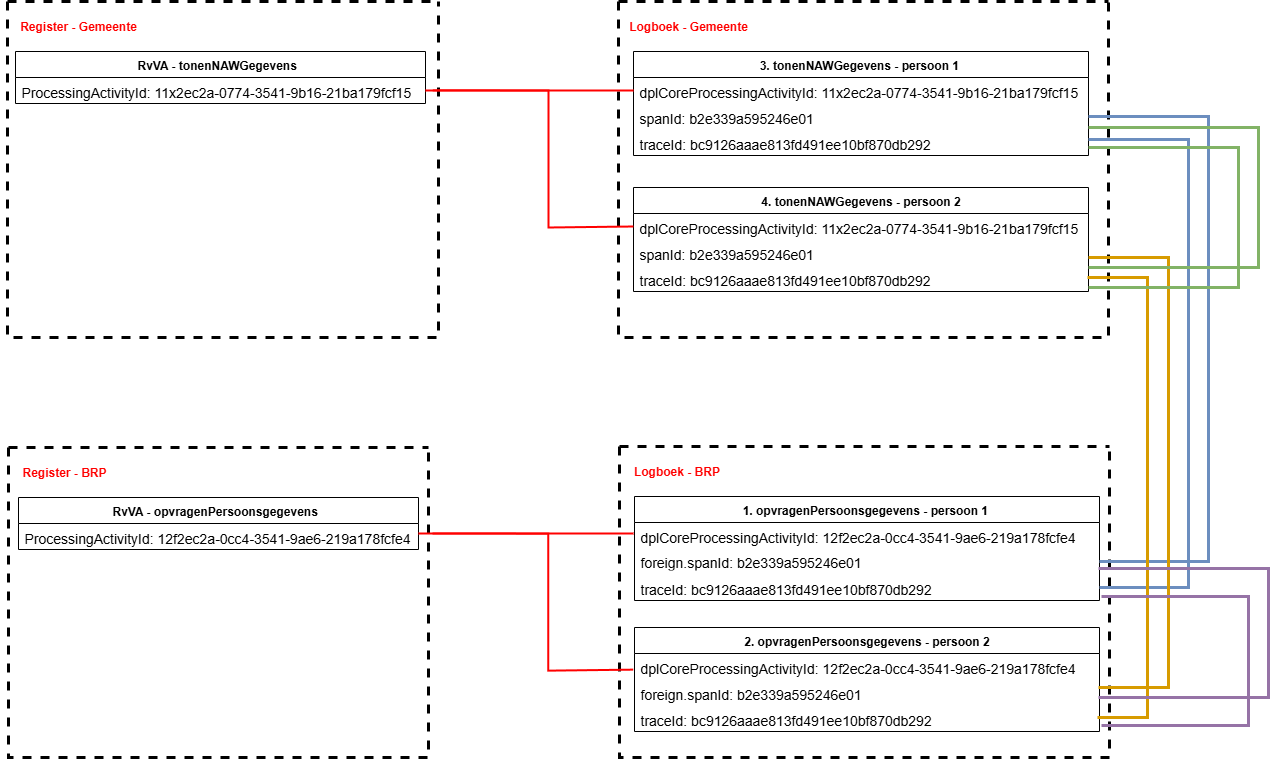

Relatie tussen gegevens parkeervergunning wijzigen

Relatie met de standaard Logboek Dataverwerkingen​

De relatie met de doelstellingen die gesteld zijn in de standaard Logboek dataverwerkingen worden, op basis van dit voorbeeld, als volgt concreet gerealiseerd:

  • het wegschrijven van logs van dataverwerkingen: In dit voorbeeld is het de betrokkene zelf die via een portaal zijn eigen data kan bekijken en wijzigen. Deze acties zijn dataverwerkingen en worden gelogd bij zowel de gemeenteapplicatie (data wordt getoond aan de betrokkene) als bij de vergunningenapplicatie (verstrekking specifieke informatie aan de gemeenteapplicatie).

  • het aan elkaar relateren van logs van dataverwerkingen: Er zijn in dit voorbeeld twee applicaties nodig om het totaal aan gevraagde informatie te kunnen tonen aan de betrokkene. Beide applicaties hebben een logboek voor verwerkte data. Om een totaalbeeld van de gelogde data te kunnen construeren, is een relatie tussen de logs nodig. In dit voorbeeld wordt de koppeling gelegd door het span_id en trace_id (gemeentelogboek) te linken aan het foreign_operation.span_id en trace_id (vergunningenlogboek).

  • het aan elkaar relateren van dataverwerkingen over de grenzen van systemen: Naast het koppelen van logs van diverse applicaties, wordt ook een koppeling gelegd met het Register van verwerkingsactiviteiten. Dit gebeurt per applicatie op basis van het processing_activity_id (register) te koppelen aan dpl.core.processing_activity_id (logboek). De diverse registers hebben geen directe koppeling met elkaar.

Standaard Logverwerkingen paragraaf 3.3.1 Gedrag​

  1. De applicatie MOET een Trace starten voor iedere Dataverwerking waarvan nog geen Trace bekend is. Bij elke start van een verwerking wordt een trace_id aangemaakt. Bijvoorbeeld: in het voorbeeld komt er een bericht binnen bij de 'MijnOmgeving' van de gemeente (opvragenVergunningenVraag). Er wordt direct een trace_id aangemaakt.
  2. De applicatie MOET voor iedere Dataverwerking een logregel wegschrijven in een Logboek. Log Sampling is niet toegestaan. Een dataverwerking wordt opgeslagen als deze volledig is afgerond. In het voorbeeld is te zien dat een logregel wordt geschreven op het moment dat de vraag- en het antwoordbericht zijn afgerond.
  3. De applicatie MOET bijhouden of een Dataverwerking geslaagd of mislukt is en dit per Dataverwerking als status meegeven aan het Logboek. Bij elke logregel in het voorbeeld staat de status_code vermeld ('OK').
  4. Als een Dataverwerking meerdere Betrokkenen heeft dan MOET de applicatie voor iedere betrokkene een aparte logregel wegschrijven. Een logregel kan naar 0 of 1 betrokkenen verwijzen. In het voorbeeld gaat het om één betrokkene (dpl.core.data_subject_id), er wordt steeds één logregel aangemaakt.
  5. Als een applicatie aangeroepen kan worden vanuit een andere applicatie MOET de applicatie Trace Context metadata accepteren bij een dergelijke aanroepen deze metadata kunnen omzetten naar een foreign_operation bericht. Bij een externe verwerking (bijvoorbeeld opvragenVergunningen) geeft de 'MijnOmgeving' de trace_id en span_id mee aan de Vergunningenapplicatie. De vergunningenapplicatie registreert de trace_id, en span_id als foreign_operation.span_id.
