Registratie verhuizing – Opvragen meerdere BSN's

Deze case beschrijft de samenstelling van een huishouding op een bepaald adres. De beschrijving is functioneel zo eenvoudig mogelijk, een burger komt aan de balie en er is geen sprake van wijzigingen in de huishouding.

Uitgangspunten​

  • Het beschreven proces is een voorbeeld, het werkelijke proces kan anders verlopen.
  • Het proces is een 'happy flow', dit betekent dat validaties en eventuele foutsituaties in dit voorbeeld niet in ogenschouw worden genomen.
  • Autorisatieprocessen zijn in dit voorbeeld niet meegenomen.
  • Een Loggingsregel wordt toegevoegd aan het logboek per geheel afgeronde transactie. Er wordt dus geen aparte logregel aangemaakt per ontvangen of verstuurd bericht.
  • Het is optioneel om het BSN (dpl.core.data_subject_id) te versleutelen ten behoeve van extra databeveiliging. In dit voorbeeld wordt versleuteling van data toegepast.

Globaal proces​

Schematisch ziet dit proces er als volgt uit:

  1. De Baliemedewerker voert adres van de burger in.
  2. De Browser vraagt om persoonsdata bij de gemeentelijke Balieapplicatie.
  3. De gemeentelijke Balieapplicatie vraag persoonsdata bij het BRP-systeem.
  4. Het BRP systeem stuurt gevraagde data naar de gemeentelijke Balieapplicatie en logt de aanvraag.
  5. De gemeentelijke Balieapplicatie stuurt de data naar de Browser en worden getoond aan de Baliemedewerker. De aanvraag wordt gelogd door de Balieapplicatie.

Schematisch ziet dit proces er als volgt uit:

Logging van data​

De volgende data worden gelogd in de diverse logmomenten:

  • Log opvragenPersoonsgegevens (log BRP) persoon 1

    AttribuutWaarde
    span_id7a22eb38-bca6-463f-9955-54ab040287cb
    nameopvragenPersoonsgegevens
    parent_span_id<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 08:16:49.000
    end_time2024-07-29 08:16:49.000
    status_codeOK
    resource.nameBRP
    resource.version2.0
    attributeKeydpl.core.processing_activity_id
    attributeValue12f2ec2a-0cc4-3541-9ae6-219a178fcfe4
    foreign_operation.span_idb2e339a595246e01
    BSN 1<leeg>
    attributeKeydpl.core.data_subject_id
    attributeValueddj2ey299-0cf4-3541-9ar6-21ia178fcfrr
    span_idr2e3229059BG246e01
    parent_span_id7a22eb38-bca6-463f-9955-54ab040287cb

  • Log opvragenPersoonsgegevens (log BRP) persoon 2

    AttribuutWaarde
    span_id7a22eb38-bca6-463f-9955-54ab040287cb
    nameopvragenPersoonsgegevens
    parent_span_id<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 08:16:49.000
    end_time2024-07-29 08:16:49.000
    status_codeOK
    resource.nameBRP
    resource.version2.0
    attributeKeydpl.core.processing_activity_id
    attributeValue12f2ec2a-0cc4-3541-9ae6-219a178fcfe4
    foreign_operation.span_idb2e339a595246e01
    BSN 2<leeg>
    attributeKeydpl.core.data_subject_id
    attributeValuef4j2ey299-3er4-3aa41-9ar6-21ia178fc3tyy
    span_id9as5y3t-3ca7-463f-wwt9a5-54ab0402rft
    parent_span_id7a22eb38-bca6-463f-9955-54ab040287cb

  • Log tonenNAWGegevens (log gemeente) persoon 1

    AttribuutWaarde
    span_idb2e339a595246e01
    nametonenNAWGegevens
    parent_span_id<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 10:16:49.690
    end_time2024-07-29 10:16:49.723
    status_codeOK
    resource.nameBalieapp
    resource.version1.0.5
    attributeKeydpl.core.processing_activity_id
    attributeValue11x2ec2a-0774-3541-9b16-21ba179fcf15
    BSN 1<leeg>
    attributeKeydpl.core.data_subject_id
    attributeValue13j2ec27-0cc4-3541-9av6-219a178fcfe5
    span_id42f33gfa595246ert
    parent_span_idb2e339a595246e01

  • Log tonenNAWGegevens (log gemeente) persoon 2

    AttribuutWaarde
    span_idb2e339a595246e01
    nametonenNAWGegevens
    parent_span_id<leeg>
    trace_idc6adf4df949d03c662b53e95debdc411
    start_time2024-07-29 10:16:49.690
    end_time2024-07-29 10:16:49.723
    status_codeOK
    resource.nameBalieapp
    resource.version1.0.5
    attributeKeydpl.core.processing_activity_id
    attributeValue11x2ec2a-0774-3541-9b16-21ba179fcf15
    BSN 2<leeg>
    attributeKeydpl.core.data_subject_id
    attributeValue342ec27-aa41-dav6-219a178f5ty6
    span_idaef53rfa59e240ert
    parent_span_idb2e339a595246e01

Relatie tussen data​

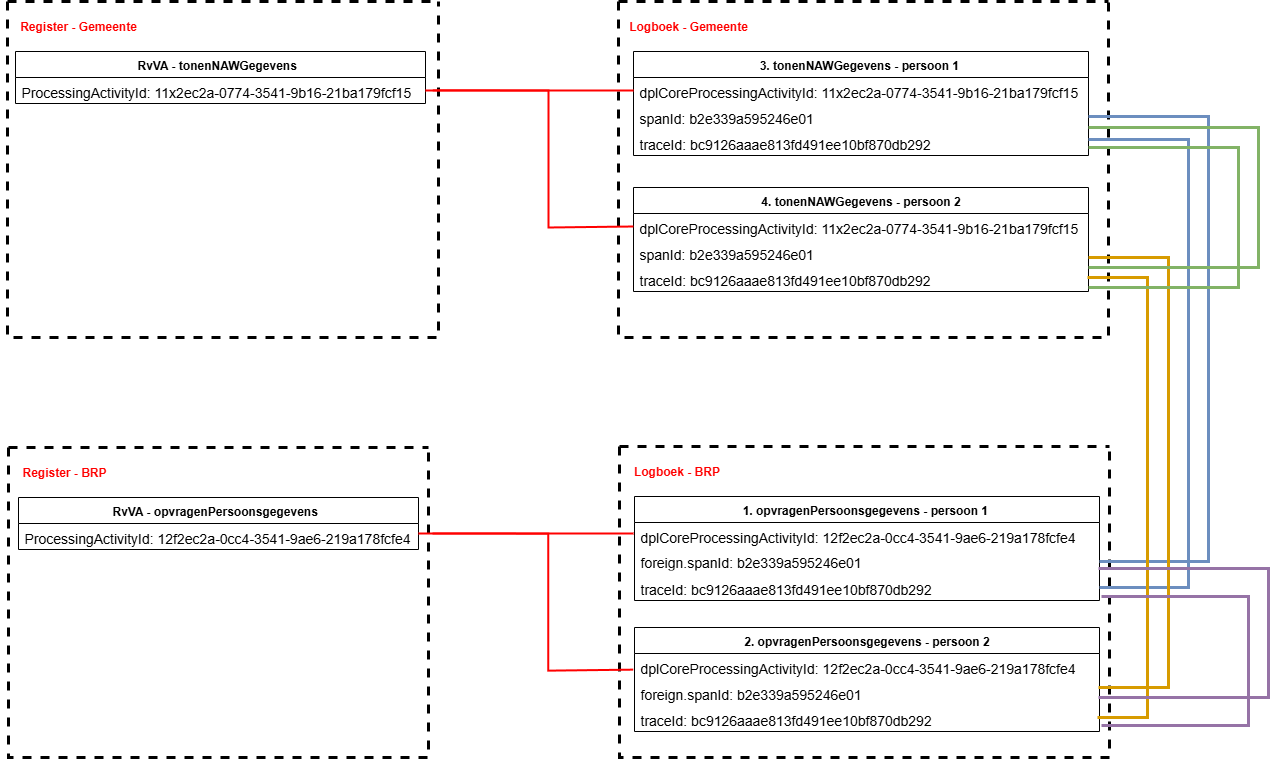

Om uiteindelijk alle data te kunnen rapporteren, is het van belang dat data op een bepaalde manier aan elkaar gekoppeld zijn. In dit voorbeeld zijn de data op de volgende manier gekoppeld:

Relatie tussen gegevens registratie verhuizing

Relatie met de standaard Logboek dataverwerkingen​

De relatie met de doelstellingen die gesteld zijn in de standaard Logboek dataverwerkingen worden, op basis van dit voorbeeld, als volgt concreet gerealiseerd:

  • het wegschrijven van logs van dataverwerkingen: In dit voorbeeld is het de Baliemedewerker die via een Balieapplicatie de data van een Betrokkene kan bekijken. Deze acties zijn dataverwerkingen en worden gelogd bij zowel de Balieapplicatie als bij het BRP-systeem.

  • het aan elkaar relateren van logs van dataverwerkingen: Er zijn in dit voorbeeld twee applicaties nodig om het totaal aan gevraagde informatie te kunnen tonen aan de betrokkene. Beide applicaties hebben een logboek voor verwerkte data. Om een totaalbeeld van de gelogde data te kunnen construeren, is een relatie tussen de logs nodig. In dit voorbeeld wordt de koppeling gelegd door het span_id en trace_id (gemeentelogboek) te linken aan het foreign_operation.span_id en foreign_operation.trace_id (BRP-logboek). De aanroep van de gemeente-applicatie naar het BRP betreft één opvraag op basis van één adres, één span_id en één trace_id. Het resultaat is meervoudig en moeten naar dezelfde span_id en trace_id leiden van de gemeente-applicatie. Het onderscheid zit in de verschillende BSN's van de personen die via een parent_span_id gekoppeld zijn.

  • het aan elkaar relateren van dataverwerkingen over de grenzen van systemen: Naast het koppelen van logs van diverse applicaties, wordt ook een koppeling gelegd met het Register van verwerkingsactiviteiten. Dit gebeurt per applicatie op basis van het processing_activity_id (register) te koppelen aan dpl.core.processing_activity_id (logboek). De diverse registers hebben geen directe koppeling met elkaar.

Paragraaf 3.3.1 Gedrag​

  1. De applicatie MOET een Trace starten voor iedere Dataverwerking waarvan nog geen Trace bekend is. Bij elke start van een verwerking wordt een trace_id aangemaakt. Bijvoorbeeld: in het voorbeeld komt er een bericht binnen bij de Balieapplicatie van de gemeente (tonenNAWGegevens). Er wordt direct een trace_id aangemaakt.
  2. De applicatie MOET voor iedere Dataverwerking een logregel wegschrijven in een Logboek. Log Sampling is niet toegestaan. Een dataverwerking wordt opgeslagen als deze volledig is afgerond. In het voorbeeld is te zien dat logregels worden geschreven op het moment dat de vraag- en het antwoordbericht zijn afgerond.
  3. De applicatie MOET bijhouden of een Dataverwerking geslaagd of mislukt is en dit per Dataverwerking als status meegeven aan het Logboek. Bij elke logregel in het voorbeeld staat de status_code vermeld ('OK').
  4. Als een Dataverwerking meerdere Betrokkenen heeft dan MOET de applicatie voor iedere betrokkene een aparte logregel wegschrijven. Een logregel kan naar 0 of 1 betrokkenen verwijzen. In het voorbeeld gaat het om twee betrokkenen (dpl.core.data_subject_id), er wordt één logregel aangemaakt per BSN.
  5. Als een applicatie aangeroepen kan worden vanuit een andere applicatie MOET de applicatie Trace Context metadata accepteren bij een dergelijke aanroepen deze metadata kunnen omzetten naar een foreign_operation bericht. Bij een externe verwerking (bijvoorbeeld opvragenPersoonsgegevens) geeft de Balieapplicatie de trace_id en span_id mee aan het BRP-systeem. Het BRP-systeem registreert de trace_id, en span_id als foreign_operation.span_id.
